Ballon Tampon sans échangeur HUCH SPSX 200

Ballon tampon sans registre HUCH SPSX 200
Ballon tampon à stratification SPSX 200, 200 litres avec 8 piquages hydrauliques (utilisation multiple) et emplacement résistance filetée
AVIS CLIENTS :
Pas encore d'avis de client. (Rajout de la visibilité complète du module d'avis client,le 13 septembre 2013).
Garantie: 5 ans
Disponibilité: Uniquement sur commande
Livraison: 3 à 4 semaines
Référence: SPSX 200
Fabricant: Huch behälterbau, Allemagne
Marque: huch
mpn:
Logo fabriguant: Huch behälterbau, Allemagne
Descriptif court:
Ballon tampon à stratification SPSX 200, 200 litres avec 8 piquages hydrauliques (utilisation multiple) et emplacement résistance filetée
Acheter maintenant
Produit précédent
Produit  25  de  31
Produit suivant
VOUS ETES ICI:

Spécificités produit

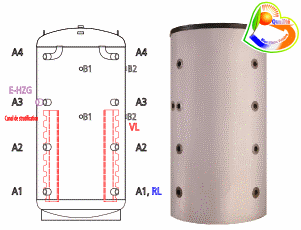

 width= Ballon tampon vertical à startification, en acier S235JR Ballon tampon stratifié pour chauffage
 width= Intérieur brut, extérieur avec un primaire
 width= Positionnement de sondes variable grâce à un canal de sonde
 width= Isolation en mouse de PU souple sans CFC d’une épaisseur de 80mm et jaquette en PVC (isolation de 100 mm à partir de 800 litres), inclus isolation basse selon DIN 4753 Partie 8
  width= Emplacement pour résistance électrique à la hauteur du piquage A3.
 width= Canal de stratification permettant d'optimiser l'entrée des retours radiateur et plancher chauffant dans le ballon.
 width= jaquette synthétique couleur RAL 9006 ( possible en RAL 9010;2002 et 5015)
 width= Résistance à la pression 3 bar
  width= Les ballons tampons SPSX 800 et SPSX 1000 sont équipés de points  de fixation (B1 et B2) pour accueillir une station FRIWA, ou un accessoire à fixation universelle.



Ballon type SPSX / SPSX-F2003004005006008008501000
Ø=790
1000
Ø=850
110015001650200022003000
Capacité [litre] 200 300 400 500 600 800 850 1000 1000 1100 1500 1650 2000 2200 3000
Diamètre sans isolation [mm] 550 550 600 650 700 790 790 790 850 850 1000 1100 1100 1150 1150
Diamètre avec isolation [mm] 710 710 760 810 900 990 990 990 1050 1050 1200 1300 1300 1350 1350
Isolation [mm] 80 80 80 80 100 100 100 100 100 100 100 100 100 100 100
Hauteur avec isolation [mm] 1050 1530 1590 1700 1831 1802 1970 2202 2000 2160 2130 1980 2380 2360 3130
Hauteur de renversement [mm] 1050 1530 1570 1690 1800 1780 1950 2180 2000 2165 2150 2050 2420 2420 3140
T°max/P max [°C/bar] 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3 95/3
Piquages entrées /sorties A1 à A4, filet intérieur [pouce] Pour tous les ballons : Rp 1 ½
Emplacement résistance fileté (E-HZG) [pouce] Pour tous les ballons : Rp 1 ½
Emplacement résistance fileté (E-HZG) SPSX-F GAMME SPSX-F uniquement : emplacement supplémentaire sur bride d'entretien
Diamètre nominal bride d'entretien GAMME SPSX-F bride d'entretien (RFL) uniquement : DN 200
Connexions pour sonde de température Canal de sonde sur corps du ballon, permettant un positionnement variable
Purge/aération [pouce] Sur le haut du ballon : filet inétrieur Rp 1 ¼
Dimensions
Hauteur à partir du sol
2003004005006008008501000
Ø=790
1000
Ø=850
110015001650200022003000
A1 [mm] 215 215 225 245 246 246 263 246 280 285 320 335 335 345 345
RFL (Gamme SPSX-F uniquement [mm] 320 320 330 350 351 351 368 351 385 390 425 440 440 450 450
A2 [mm] 405 560 585 645 646 646 718 786 735 790 786 748 875 875 1135
A3 [mm] 595 905 945 1045 1046 1046 1173 1326 1195 1295 1253 1161 1415 1405 1925
A4 [mm] 785 1245 1315 1405 1496 1446 1633 1866 1650 1805 1720 1575 1975 1945 2715
Poids* [kg] 51 70 78 91 107 120 127 141 140 149 207 229 263 288 355

*Poids sans isolation. L'isolation est fournie dans un colis séparé, l'habillage se fait une fois le ballon positionné
