Ballon tampon TWL PR200, simple échangeur( registre tubulaire), 200 Litres
AVIS CLIENTS :
Pas encore d'avis de client. (Rajout de la visibilité complète du module d'avis client,le 13 septembre 2013).
Garantie: 5 ans
Livraison: 1 à 2 semaines
Référence: PR200
Fabricant: TWL- Technologie GmbH, Allemagne
Marque: TWL
mpn:
Logo fabriguant: TWL- Technologie GmbH, Allemagne
Descriptif court:
Ballon tampon TWL PR200, simple échangeur( registre tubulaire), 200 Litres
Acheter maintenant
Produit précédent
Produit  5  de  12
Produit suivant
VOUS ETES ICI:

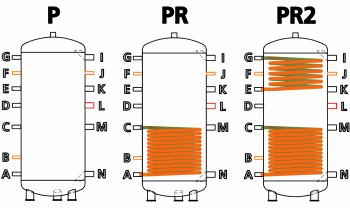

Destinée au stockage d'eau de chauffage, cette gamme de ballon combiné/tampon  se décline sous 3 formes:
- la gamme P, tampon sans registre de chauffe
- la gamme PR, tempon avec 1 registre de chauffe
- la gamme PR2, tampon evec 2 registres de chauffe

Cuve et echangeurs tubulaires en acier S235JR de qualité, conforme à DIN 4753 , brut sur la face intérieure et primaire appliqué sur la face extérieure
Pression maximale 4,5 bar.
Disponible soit avec 2 registres (échangeur tubulaire), soit avec 1 registre ou encore sans registre.
Utilisable avec différentes sources de chaleur (Bois, fuel, gaz, PAC...)
Isolation ERP-Ready
Produit de fabrication allemande.
Possibilité de rajouter une résistance électrique (sur piquage noté B)

Ballons tampons avec 1, 2 ou sans échangeurs

TWL a décidé d'améliorer l'isolation des ballons en supprimant de son programme de livraison l'isolation en mousse souple des ses ballons, en la  remplacant par l'isolation "TLB Ökoline"e, considérablement meilleure en terme d'isolation thermique, le , et cela au même prix.

L'évolution logique à l'isolation "TLB Ökoline", que sont les isolations "ERP-Ökoline" et "Ökoline-Profi", ainsi que les déperditions thermique relevées des ballons d'eau chaude, démontrent le bien fondé de la  démarche.
Ainsi, la famille d'isolation Ökoline permet non seulement d'atteindre les objectifs de réduction des déperditions thermiques des ballons, comparé à la mousse souple isolante ou la fibre de polyester traditionellement employées, elle est également caractérisé par un excellent rapport qualité-prix..

Taux de déperditions thermiques en kWh/24h

Volume (l)TLB-ÖkolineERP-ÖkolineÖkoline-Profi
200Non disponible1.35  BNon disponible
3002.30  C
1.60  B
Non disponible
5003.15  D
2.15  C
1.50  B
8003.57  D2.49  C
1.75  B
5004.20 D2.92  C
1.91  B
5005.00  D
3.70  C2.40  B
5005.60  D
4.20  C
2,70  B





L'isolation TLB Ökoline

L'isolation est composée de 80 mm de polystyrène expansé et 20 mm de nappe de fibres de polyester. Avec cet isolation et l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées, l'isolant peut atteindre dans un volume de stockage de 1000 litres la classe énergétique D.

  • Environ 10% de déperditions thermique en moins par rapport à une isolation en mousse conventionnelle ou une isolation en laine polaire
  • Très bon rapport qualité-prix
  • Faible poids de 13 kg/m3



L'isolation ERP Ökoline

L'isolation est constituée de 80 mm Néopor (alliage de styrène et de graphite de granit) et 20 mm nappe de fibres de polyester.  Avec cet isolation et l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées, l'isolant peut atteindre dans un volume de stockage de 1000 litres la classe énergétique C.

  • Environ 30% de déperditions thermique en moins par rapport à une isolation en mousse conventionnelle ou une isolation en laine polaire
  • Isolation pour la base et du couvercle
  • Faible poids de seulement 15 kg / m3



L'isolation Ökoline-Profi

L'isolation est constituée de 100 mm Néopor (alliage de styrène et de graphite de granit) et 20 mm nappe de fibres de polyester.  Avec cet isolation et l'utilisation des bouchons Ökoline pour isoler les raccordement inutilisées, l'isolant peut atteindre dans un volume de stockage de 1000 litres la classe énergétique B.

  • Environ 50% de déperditions thermique en moins par rapport à une isolation en mousse conventionnelle ou une isolation en laine polaire
  • Isolation pour la base et du couvercle
  • Faible poids de seulement 15 kg / m3



L'isolation Mousse PU rigide , valeur lambda 0029 (500 - 1000 l.)

jusqu'à 50% de mieux que l'isolation en mousse souple, adapté pour le stockage à froid.
90 mm de mousse isolante PU, PVC Lambda 0029, mousseux, fixe - revêtement
Pour les ballons type P, PR, PR2 de 200 à 1000 litres et KE, KER, KER2 de 500 à 1000 litres.

  • Les panneaux latéraux sont amovibles.




Dimensions ballon tampons TWL P PR et PR2

Modèle du ballon
P-PR-PR2
200
P-PR-PR2
300
P-PR-PR2
500
P-PR-PR2
800
P-PR-PR2
1000
Capacité du ballon [litre] 200 300 500 800 1000
Diamètre sans isolation [mm] 400 550 650 790 790
Diamètre avec isolation [mm] 600 750 850 990 990
Isolation [mm] 100 100 100 100 100
Hauteur sans/avec isolation [mm] 1750/1800 1500/155 1750/1770 1840/1890 2030/2080
Hauteur de renversement [mm] 1763 1524 1750 1879 2065
Surface de chauffe échangeur haut/bas (si existant) [m²] 1,0 / 1,4 1,0 / 1,4 1,0 / 1,9 1,8 / 2,6 2,0/3,0
Contenance liquide échangeur haut/bas (si existant) [litre] 5,8 / 8,1 5,8 / 8,1 5,8 / 11,0 10,4 / 15,1 11,6 / 17,4
Débit échangeur haut/bas *** [m³/h] non renseigné par le fabricant
Perte de charge haut/bas *** [mbar] non renseigné par le fabricant
T° Max. /P. Max volume tampon [°C/bar] 95°C / 4,5 bar (testé à 6 bar)
T° Max / P. Max registre de chauffe (serpentin, échangeur)*** [°C/bar] 110°C / 16 bar
Emplacements sondes B,F,J,  filet intérieur sans doigt de gant
[pouces] ½" ½" ½" ½" ½"
Piquages A, C ,D ,E ,G  filet intérieur
  • si PR et PR2 les piquages A et C sont utilisés pour lserpentin bas
  • si PR2 les piquages E et G sont utilisés pour le serpentin haut
[pouces] 1" 1" 1" 1" 1"
Piquages I, K, M, N filet intérieur [pouces] 1"1"1½"1½"1½"
Résistance chauffante (emplacement L) filet int. [pouces] 1½" 1½" 1½" 1½" 1½"
Dimensions (hauteur du sol)





A, N
[mm] 230
250 270 290 295
B
[mm] 410
400 440 475 475
C, M
[mm] 780
690 750 825 860
D, L
[mm] 900
790 970 1025 1125
E, K
[mm] 1145
960 1140 1225 1390
F, J [mm] 1345
1120 1300 1385 1560
G, I
[mm] 1545
1280 1460 1545 1735
H [mm] 1750
1500 1720 1840 2030
Poids (P/PR/PR2) [kg] 66/91/109 77/103/123 105/141/161 136/184/220 149/204/243
* Poids sans l'isolation
*** le medium utilisé est de l'eau à l'état liquide uniquement
